無損檢測工藝規(guī)范

NDT specification

磁粉檢測

Magnetic testing

機型:

Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本號:  R1

Revision No. :   R1

Parts Information零件信息

名稱: 剎車轂螺桿                            件號:                  材料: 鋼

Name: Brake hub screw                  P/N:                   Material :Steel

檢驗參數(shù)Inspection Parameters

設備:  D-2100XL   電流類型: 交流電

Equipment:         current type:  AC

檢驗方法:  連續(xù)法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ① 直接通電法:320 A

Circular：    current flow :320 A

縱向磁化  ②線圈法NI= K₁/(L/D)

longitudinal:  coil:     --N=5    K₁=45000

如果長徑比小于3，將2根螺栓連接起來充磁。

If  L/D<3, two bolt connected to magnetize.

磁化方向: Magnetization direction

             coil 線圈法                        →← current flow直接通電法

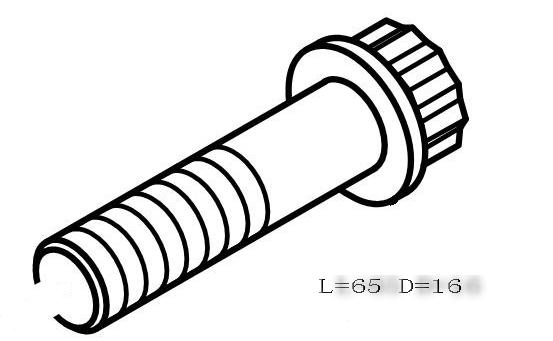

Sketch:  草圖
