網(wǎng)站首頁 >> 技術(shù)文檔 >> 利用鋼材的磁特性曲線制定周向磁化規(guī)范方法
利用鋼材的磁特性曲線制定周向磁化規(guī)范方法
作者：宏旭探傷機(jī) 發(fā)表時間：2014/3/4 14:48:05

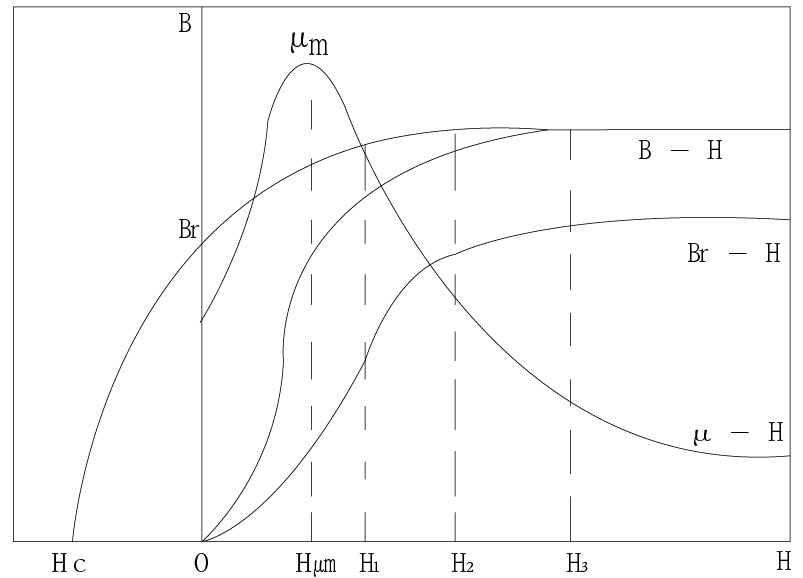

鋼材的磁特性曲線
周向磁化規(guī)范的分級：
|
規(guī)范名稱 |
檢測方法 |
應(yīng)用范圍 | |
|
連續(xù)法 |
剩磁法 | ||
|
嚴(yán)格規(guī)范 |
H2～H3（基本飽和區(qū)） |
H3以后（飽和區(qū)） |
適用于特殊要求或進(jìn)一步鑒定缺陷性質(zhì)的工件 |
|
標(biāo)準(zhǔn)規(guī)范 |
H1～H2（近飽和區(qū)） |
H3以后（飽和區(qū)） |
適用于較嚴(yán)格的要求 |
|
放寬規(guī)范 |
Hum～H1（激烈磁化區(qū)） |
H2～H3 （基本飽和區(qū)） |
適用于一般的要求（發(fā)現(xiàn)較大的缺陷） |
2）剩磁法 剩磁法檢測時的磁化場應(yīng)選取在遠(yuǎn)比Hum大的磁場范圍，一般選在大于H3的飽和區(qū)段，通常為0.9Hum>H3。這樣，當(dāng)去掉磁化場后，工件上的剩磁和矯頑力才能保證有足夠大的數(shù)值，確保工件具有足夠的剩余磁性產(chǎn)生漏磁場，從而使缺陷處吸附磁粉并被檢測出。
轉(zhuǎn)載請注明轉(zhuǎn)載自：射陽宏旭探傷機(jī)制造有限公司http://m.i-tongcheng.com
